我們一直堅信百年大計，質量第一，我們恪守質量首位，成就精品閥門，我們以一流的品質，創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多不銹鋼硬密封球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務，奇眾為你創造更多價值！

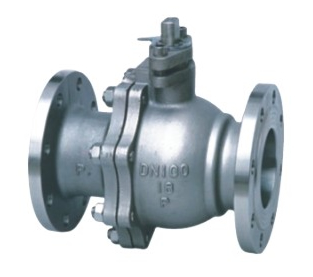

硬密封浮動球閥Q41H/W用途
球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。球閥密閉在各類管路系統種用于截斷或接通介質流，使介質按照預定的程序輸送到各個指定點。
硬密封浮動球閥Q41H/W特點及優點
1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開 關位置避免誤操作。手柄上有明顯地開和關標識。
2、閥桿采用A182F（1Cr13）整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。
3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。
4、根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。
5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式，DN200以下為固定球形式。 6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所
硬密封浮動球閥主要外型尺寸 Main outer Size
|
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
|
凸面法蘭 Q41H Q41W 16C 16P 16R |
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
78 |
140 |
|
20 |
140 |
105 |
75 |
55 |
14 |
4-14 |
84 |
160 | |
|
25 |
150 |
115 |
85 |
65 |
14 |
4-14 |
95 |
180 | |
|
32 |
165 |
135 |
100 |
78 |
16 |
4-18 |
150 |
250 | |
|
40 |
180 |
145 |
110 |
85 |
16 |
4-18 |
150 |
300 | |
|
50 |
200 |
160 |
125 |
100 |
18 |
4-18 |
170 |
350 | |
|
65 |
220 |
180 |
145 |
120 |
20 |
4-18 |
195 |
350 | |
|
80 |
250 |
195 |
160 |
135 |
20 |
8-18 |
215 |
400 | |
|
100 |
280 |
215 |
180 |
155 |
20 |
8-18 |
250 |
500 | |
|
125 |
320 |
245 |
210 |
185 |
22 |
8-18 |
265 |
600 | |
|
150 |
360 |
280 |
240 |
210 |
24 |
8-23 |
270 |
800 | |
|
200 |
400 |
335 |
295 |
265 |
26 |
12-23 |
330 |
1200 | |
|
2.5MPa |
15 |
130 |
95 |
65 |
45 |
16 |
4-14 |
103 |
140 |
|
凸面法蘭 RF Q41H Q41W 25 25P 25R |
20 |
140 |
105 |
75 |
55 |
16 |
4-14 |
112 |
160 |
|
25 |
150 |
115 |
85 |
65 |
16 |
4-14 |
123 |
180 | |
|
32 |
165 |
135 |
100 |
78 |
18 |
4-18 |
150 |
250 | |
|
40 |
180 |
145 |
110 |
85 |
18 |
4-18 |
156 |
300 | |
|
50 |
200 |
160 |
125 |
100 |
20 |
8-18 |
172 |
350 | |
|
65 |
220 |
180 |
145 |
120 |
22 |
8-18 |
197 |
350 | |
|
80 |
250 |
195 |
160 |
135 |
22 |
8-23 |
222 |
400 | |
|
100 |
280 |
230 |
190 |
160 |
24 |
8-23 |
253 |
500 | |
|
125 |
320 |
270 |
220 |
188 |
28 |
8-25 |
275 |
600 | |
|
150 |
360 |
300 |
250 |
218 |
30 |
8-25 |
286 |
800 | |
|
200 |
400 |
360 |
310 |
278 |
34 |
12-25 |
340 |
1200 |
硬密封浮動球閥規格主要尺寸 Size Main Dimensions
|
4.0MPa |
DN |
L |
D |
D1 |
D2 |
D6 |
b |
n-φd |
H |
D0 |
|
凹凸法蘭 MFM Q41H Q41W 40 40P 40R |
15 |
130 |
95 |
65 |
45 |
40 |
16 |
4-14 |
103 |
140 |
|
20 |
140 |
105 |
75 |
55 |
51 |
16 |
4-14 |
112 |
160 | |
|
25 |
150 |
115 |
85 |
65 |
58 |
16 |
4-14 |
123 |
160 | |
|
32 |
180 |
135 |
100 |
78 |
66 |
18 |
4-18 |
150 |
250 | |
|
40 |
200 |
145 |
110 |
85 |
76 |
18 |
4-18 |
156 |
250 | |
|
50 |
220 |
160 |
125 |
100 |
88 |
20 |
4-18 |
172 |
350 | |
|
65 |
250 |
180 |
145 |
120 |
110 |
22 |
8-18 |
197 |
350 | |
|
80 |
280 |
195 |
160 |
135 |
121 |
22 |
8-18 |
222 |
450 | |
|
100 |
320 |
230 |
190 |
160 |
150 |
24 |
8-23 |
253 |
450 | |
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
8-25 |
275 |
600 | |
|
150 |
400 |
300 |
250 |
218 |
204 |
30 |
8-25 |
286 |
800 | |
|
200 |
550 |
375 |
320 |
282 |
260 |
38 |
12-30 |
340 |
1200 | |
|
6.4MPa |
15 |
165 |
105 |
75 |
55 |
40 |
18 |
4-14 |
105 |
140 |
|
凹凸法蘭 MFM Q41H Q41W 64 64P 64R |
20 |
190 |
125 |
90 |
68 |
51 |
20 |
4-18 |
125 |
160 |
|
25 |
216 |
135 |
100 |
78 |
58 |
22 |
4-18 |
135 |
250 | |
|
32 |
229 |
150 |
110 |
82 |
66 |
24 |
4-23 |
150 |
350 | |
|
40 |
241 |
165 |
125 |
95 |
76 |
24 |
4-23 |
165 |
350 | |
|
50 |
292 |
175 |
135 |
105 |
88 |
26 |
4-23 |
175 |
450 | |
|
65 |
330 |
200 |
160 |
130 |
110 |
28 |
8-23 |
200 |
450 | |
|
80 |
356 |
210 |
170 |
140 |
121 |
30 |
8-23 |
210 |
600 | |
|
100 |
432 |
250 |
200 |
168 |
150 |
32 |
8-25 |
250 |
700 | |
|
125 |
508 |
295 |
240 |
202 |
176 |
36 |
8-30 |
295 |
1100 | |
|
150 |
559 |
340 |
280 |
240 |
204 |
38 |
8-34 |
340 |
1500 |
