我們一直堅信百年大計，質量第一，我們恪守質量首位，成就精品閥門，我們以一流的品質，創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多大口徑襯氟球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務，奇眾為你創造更多價值！

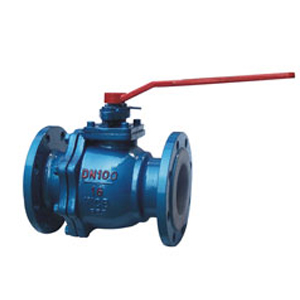

大口徑襯氟球閥特點
|
遵循規范 |
STANDARD |
||||||
|
設計與制造 |
GB 12237 |
||||||
|
design |
|||||||
|
結構長度 |
JB1686（DN32_150) |
|
|
|
|
|
|
|
Face to face |
（企業標準）Q/DFL 02-99 |
||||||
|
法蘭尺寸 |
JB78/JB79（或按合同要求） |
|
|
|
|
|
|
|
End flange |
|
|
|
|
|
| |
|
壓力測試 |
GB/T 13297 |
||||||
|
Test |
基本型號-全襯里 | ||||||
|
標志 |
GB 12220 |
|
手動 |
Q41F3（全襯里） |
蝸輪轉動 |
Q341F3（全襯里） | |
|
Symbol |
|
Q41F46（全襯里） |
Q341F46（全襯里） | ||||
|
供貨 |
GB/T 12252 |
|
氣動 |
Q6411F3（全襯里） |
電動 |
Q941F3（全襯里） | |
|
Supply |
|
Q641F46（全襯里） |
Q941F46（全襯里） | ||||
|
大口徑襯氟球閥主要零部件材料表 |
|
序號 |
零件名稱 |
灰鑄鐵 |
碳鋼 |
不銹鋼 |
超低碳不銹鋼 | |
|
NO |
Name |
Z |
C |
P |
R |
RL |
|
1 |
閥體、閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3M |
|
2 |
球 |
WCB |
WCB |
CF8 |
CF8M |
CF3M |
|
3 |
填料閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3M |
|
4 |
襯里層/閥座 |
PTFE（F4） PCTFE（F3） FEP（F46） PFA（可溶性聚四氟乙烯） PO（聚烯烴） | ||||
|
5 |
螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr18Ni9 |
|
6 |
螺母 |
45 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
|
7 |
手柄 |
WCC | ||||
|
8 |
填料 |
PTFE（F4）聚四氟乙烯 | ||||
|
大口徑襯氟球閥主要連接尺寸及重量 |
|||||||||||
|
公稱通徑 |
標準值 |
參考值 | |||||||||
|
DN（min) |
NPS（mm） |
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
Do |
H |
W(kg) |
|
PN1.0(MPa) | |||||||||||
|
15 |
1/2 |
140 |
95 |
65 |
45 |
2 |
14 |
4-Φ14 |
120 |
80 |
2.5 |
|
<, FONT style="FONT-SIZE: 12px">20 |
3/4 |
140 |
105 |
75 |
55 |
2 |
16 |
4-Φ14 |
140 |
90 |
3 |
|
25 |
1 |
150 |
115 |
85 |
65 |
|
16 |
4-Φ14 |
160 |
100 |
4.5 |
|
32 |
1 1/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-Φ18 |
160 |
110 |
5.7 |
|
40 |
1 1/2 |
180 |
145 |
110 |
85 |
3 |
18 |
4-Φ18 |
200 |
120 |
7 |
|
50 |
2 |
200 |
160 |
124 |
100 |
3 |
20 |
4-Φ18 |
250 |
135 |
9.5 |
|
65 |
2 1/2 |
220 |
180 |
145 |
120 |
3 |
20 |
4-Φ23 |
300 |
145 |
15 |
|
80 |
3 |
250 |
195 |
160 |
135 |
3 |
22 |
4/8-Φ18 |
350 |
185 |
19 |
|
100 |
4 |
280 |
215 |
180 |
155 |
3 |
22 |
8-Φ18 |
240 |
195 |
33 |
|
125 |
5 |
320 |
245 |
210 |
185 |
3 |
24 |
8-Φ18 |
500 |
210 |
58 |
|
150 |
6 |
360 |
280 |
240 |
210 |
3 |
24 |
8-Φ23 |
200* |
450 |
93 |
|
200 |
8 |
457 |
335 |
295 |
265 |
3 |
26 |
8-Φ23 |
240* |
490 |
155 |
|
250 |
10 |
533 |
390 |
350 |
320 |
3 |
28 |
12-Φ23 |
240* |
550 |
210 |
|
300 |
12 |
610 |
440 |
400 |
368 |
4 |
28 |
12-Φ23 |
320* |
600 |
220 |
|
350 |
14 |
686 |
500 |
460 |
428 |
4 |
30 |
16-Φ23 |
320* |
675 |
245 |
|
400 |
16 |
762 |
565 |
515 |
482 |
4 |
32 |
16-Φ25 |
360* |
780 |
260 |
|
PN1.6(Mpa) | |||||||||||
|
15 |
1/2 |
140 |
95 |
65 |
45 |
2 |
14 |
4-Φ14 |
120 |
80 |
2.5 |
|
20 |
3/4 |
140 |
105 |
75 |
55 |
2 |
16 |
4-Φ14 |
140 |
90 |
3 |
|
25 |
1 |
150 |
115 |
85 |
65 |
|
16 |
4-Φ14 |
160 |
100 |
4.5 |
|
32 |
1 1/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-Φ18 |
160 |
110 |
5.7 |
|
40 |
1 1/2 |
180 |
145 |
110 |
85 |
3 |
18 |
4-Φ18 |
200 |
120 |
7 |
|
50 |
2 |
200 |
160 |
125 |
100 |
3 |
20 |
4-Φ18 |
250 |
135 |
9.5 |
|
65 |
2 1/2 |
220 |
180 |
145 |
120 |
3 |
20 |
4-Φ18 |
300 |
145 |
15 |
|
80 |
3 |
250 |
195 |
160 |
135 |
|
22 |
8-Φ18 |
350 |
185 |
19 |
|
100 |
4 |
280 |
215 |
180 |
155 |
3 |
24 |
8-Φ18 |
240 |
195 |
33 |
|
125 |
5 |
320 |
245 |
210 |
185 |
3 |
26 |
8-Φ18 |
500 |
210 |
58 |
|
150 |
6 |
360 |
280 |
240 |
210 |
3 |
28 |
8-Φ23 |
200* |
450 |
93 |
|
200 |
8 |
457 |
335 |
295 |
265 |
3 |
30 |
12-Φ23 |
240* |
490 |
155 |
|
250 |
10 |
533 |
405 |
355 |
320 |
3 |
32 |
12-Φ25 |
240* |
550 |
210 |
|
300 |
12 |
610 |
460 |
410 |
375 |
4 |
34 |
12-Φ25 |
280* |
600 |
220 |
|
350 |
14 |
686 |
520 |
470 |
435 |
4 |
38 |
16-Φ25 |
320* |
675 |
245 |
|
400 |
16 |
762 |
580 |
525 |
485 |
4 |
40 |
16-Φ30 |
360* |
780 |
260 |
