奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多904L-蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
材質904L-蝶閥價格、材質904L-蝶閥圖片、材質904L-蝶閥型號、材質904L-蝶閥廠家
904L-蝶閥說明書資料介紹:

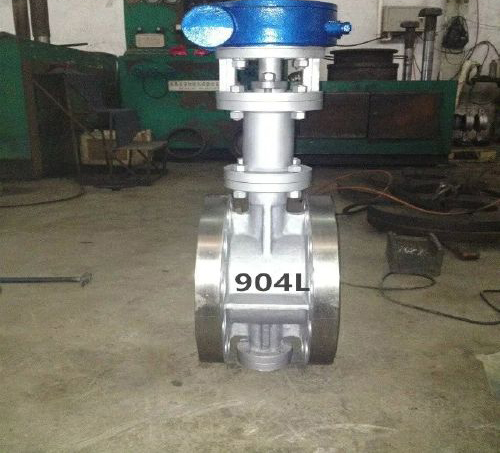

904L-蝶閥:又叫材質904L-蝶閥，渦輪開關，三偏心軟密封設計（閥板+PTFE），法蘭連接，一般普通的904L-蝶閥只具備單向密封的
用途
用于截斷或接通管路中的濃硫酸介質，廣泛應用于氯堿工業、純堿工業、制藥工業、化肥工業、精細化工業、紡織纖維合成和漂染工業，基本有機酸和無機鹽生產，硝酸工業等。
特點
1、本閥三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、碟板密封面堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
4、大規格蝶板絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
執行標準:
設計和制造標準:GB/T12238—1989/JB/T8527—1997/API609
法蘭標準:GB9113—2000/ASME/ANSI B16.5
結構長度:GB/T12221—1989/ASME/ANSI B16. 10
檢驗和試驗標準:GB/T13927—1992/JB/T9092—19999/API 598
性能參數:

性能參數
公稱壓力（PN）		1.6	2.5	4	6.4	Class150	Class300
常溫大工作壓力〔MPa〕		1.6	2.5	4	6.4	2	5
壓力試驗（MPa）	殼體強度試驗	2.4	3.8	6	9.6	3	7.5
	正向密封試驗	1.76	2.75	4.4	7.1	2.2	5.5
	反向密封試驗	1.76	2.75	4.4	7.1	2.2	5.5
	氣密封試驗	0.6
滲漏率		＜0.1×DNmmз/s〔符合GB/T13927-92標準〕
適用溫度〔℃〕		軟密封:-40℃～:350℃;硬密封:-50℃～600℃
適用介質		濃硫酸
傳動形式		蝸輪傳動、電動傳動、氣動傳動、液動傳動

零件的材料:

零件材料
產品類型			P	R8	R3	I
零件名稱	閥體		304	CF8M（316）	CF3M（316L）	ZG1Cr5Mo
	蝶板		304	CF8M（316）	CF3M（316L）	ZG1Cr5Mo
	閥桿		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr17Ni14Mo2	2Cr13
	自動補償閥座		00Cr19Ni11	00Cr17Ni14Mo2	00Cr17Ni14Mo2	0Cr18Ni9
	閥體壓板		304	CF8M（316）	CF3M（316L）	ZG1Cr5Mo
	蝶板壓板		304	CF8M（316）	CF3M（316L）	ZG1Cr5Mo
	軸套		FB092	FB316	FB316L	BF316
	填料	PTFE
	蝶板硬密封圈	PTFE
	蝶板軟密封圈	聚四氟乙烯

連接尺寸:

外形尺寸
公稱通徑DN	主要尺寸			法蘭連接尺寸
	主要尺寸			1.0MPa			1.6MPa			2.5MPa
	L	H1	H	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	350	112	165	125	4/18	165	125	4/18	165	125	4/18
65	112	370	115	185	145	4/18	185	145	4/18	185	145	8/18
80	114	380	120	200	160	4/18	200	160	8/18	200	160	8/18
100	127	420	138	220	180	8/18	220	180	8/18	235	190	8/22
125	140	460	164	250	210	8/18	250	210	8/22	270	220	8/26
150	140	555	175	285	240	8/22	285	240	8/22	300	250	8/26
200	152	760	200	340	295	8/22	340	295	12/22	360	310	12/26
250	165	830	243	395	350	12/22	405	355	12/26	425	370	12/30
300	178	895	250	445	400	12/22	460	410	12/26	485	430	16-30
350	190	950	280	505	460	16-22	520	470	16-26	555	490	16-33
400	216	1190	305	565	515	16-26	580	525	16-30	620	550	16-36
450	222	1255	350	615	565	20-26	640	585	20-30	670	600	20-36
500	229	1305	380	670	620	20-26	715	650	20-33	730	660	20-36
600	267	1340	445	780	725	20-30	840	770	20-36	845	770	20-39
700	292	1520	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318	1710	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	1810	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	1960	650	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	2250	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
1400	530	2435	850	1675	1590	36-42	1685	1590	36-48	1755	1640	36-62
1600	600	2780	1030	1915	1820	40-48	1930	1820	40-56	1975	1860	40-62
1800	670	3020	1230	2115	2020	44-48	2130	2020	44-56	2195	2070	44-70
2000	760	3270	1350	2325	2230	48-48	2345	2230	48-62	2425	2300	48-70

外形圖:
安裝注意事項:
1、安裝前應核對904L-蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。應檢查各零部件是否損壞或松動。
2、本904L-蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試904L-蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動904L-蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在*次接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向*即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。

上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的904L-蝶閥產品，請您根據904L-蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
