奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多ZJHPF4616P-氣動不銹鋼襯氟調節閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
ZJHPF4616P-氣動不銹鋼襯氟調節閥說明書資料介紹:

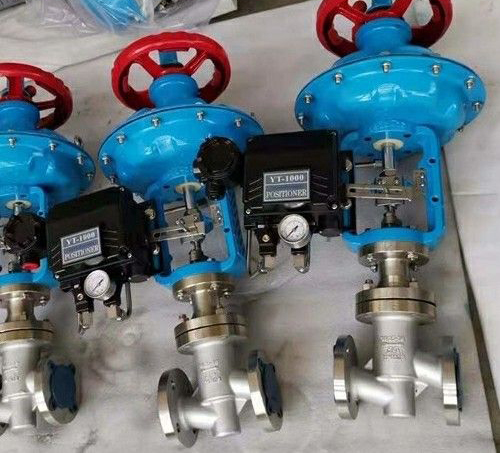

ZJHPF4616P-氣動不銹鋼襯氟調節閥閥體鋼襯四氟，直通式，密封PTFE，壓力PN10~16，通經DN15-DN200，（國標），由于該閥接觸介質的部件均高壓注塑工藝，襯有耐腐蝕、耐老化的聚全氟乙丙烯（簡稱F46），同時又聚四氟乙烯波紋管密封，因而該閥廣泛適用于化工、石油、冶金、醫藥、電力等行業中，對酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體介質和過程自控。
型號編制

Z	執行機構	H	結構形式	-公稱壓力	閥體材質	公稱通徑
Z系列調節閥	J:氣動薄膜執行機構	H直行程	CF:標準型襯氟調節閥	PN16=16	C=WCB	DN25= DN25
				CL150LB=150 LB	LC=LCB	NPS1〞=NPS1〞
				S10K=10K	P=CF8
					PL=CF3
					R=CF8M
					RL=CF3M
如：Z型氣動薄膜襯氟調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZJHCF-16C DN50

特性
與流體接觸的閥體內壁和閥內組件均高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯 (F46)，又聚四氟乙烯波紋管密封。廣泛適用于對酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。
特點:
1、耐腐蝕：幾乎能耐的介質(包括濃硝酸和王水)的腐蝕。
2、密封性能好：波紋管和填料雙重密封，確保無外滲漏。
3、泄漏量小：由于閥芯、閥座軟密封，故泄漏量低。
4、配用HA執行機構，輸出力大、結構緊湊。
作用形式:
氣關式（B）－失氣時閥位開(FO)、氣開式（K）－失氣時閥位關（FC）
配套附件:
定位器：HEP定位器（標配）、日本SMC IP8000定位器、德國西門子定位器、美國FISHER費希爾定位器、韓國YTC定位器空氣過濾減壓閥：KZ03(標配）、SMC減壓閥AW20、YT200 保位閥、行程開關、閥位傳送器、手輪機構、氣動加速器等
性能參數:

公稱通徑mm		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑mm		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量　　系數Kv	單座	5	8	12	20	32	50	80	120	200	280	450	800	1200
額定流量　　系數Kv	雙座		10	16	25	40	63	100	160	250	400	630	1000	1600
額定行程L（mm）		10	16		25		40			60			100
信號范圍		4～20mA DC 0～10mA DC或1～5V DC 0～10V DC
作用模式		電開式（K）型、電關式（B）型
故障狀態時		全開、全關、自鎖保位
流量特性		等百分比、直線、快開性
允許泄漏量（L/h）		單座閥：≤10×閥的額定容量；雙座閥：≤10×閥的額定容量

公稱壓力PN(MPa)		1.6 2.5 4.0 6.4

流量特性		直線、等百分比、快開
可調范圍		30:01:00
額定CV值		等百分比CV6.3~400 ，直線CV6.9~440
允許泄漏量		軟密封:VI級（氣泡級）
		泄漏量標準:GB/T 4213
性能指標		氣動	電動
	基本誤差%	±1.5	±1.0
	回差%	≤1.5	≤1.0
	死區%	≤0.6	≤1.0
	始終點偏差%	±2.5	±2.5
	額定行程偏差%	≤2.5	≤2.5

材料
閥體型式：直通鑄造球型襯氟閥體
閥芯型式：非平衡式單座襯氟柱塞閥芯
公稱通徑：DN20~150 NPS 3/4〞~ 6〞
公稱壓力：PN16 ~ 25 CLASS 150/300LB
連接方式：法蘭：FF、RF、MF、RTJ
閥蓋形式：襯氟波紋管密封型
填料：V型聚四氟乙烯填料、柔性石墨填料等
密封墊：聚四氟乙烯
執行機構：氣動：多彈簧薄膜執行機構
表面涂漆：綠色丙稀酸聚胺酯磁漆
外形連接尺寸

公稱通徑DN	G3/4″	20	25	32	40	50	65	80	100	125	150	200
L	120	180	185	200	220	250	275	300	350	425	460	560
H1	453	460	517	529	594	624	824	834	848	902	920	1020
H2	50	65	70	80	79	85	100	114	162	200	240	300
A	282						360			470

外形結構尺寸圖:
選型需要提供以下參數
1.公稱通徑、額定流量系數KV；
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）；
3.信號壓力、彈簧范圍；
4.流量特性；
5.閥的開關型式；
6.閥體、閥芯材料；
7.是否帶附件；
