奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多GLYD243H-防爆型快速關閉閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
GLYD243H-防爆型快速關閉閥產品說明書資料介紹：

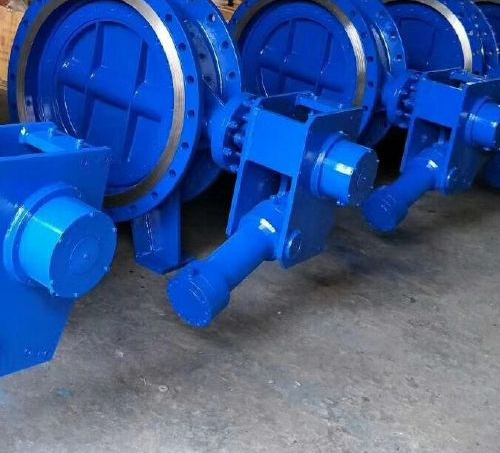

GLYD243H-防爆型快速關閉閥型號是適用溫度：≤425℃，主要安裝于汽輪機抽汽管路、高爐煤氣余壓發電裝置（TRT）進氣管路等高安全等級系統，在系統出現危機工況時，在0.3~0.8秒鐘內實施緊急關閥，實現管路的可靠截止，保護系統安全。
主閥密封副為三偏心結構，啟閉輕松，密封可靠。傳動箱結構緊湊，油缸尾部設有緩沖裝置，消除快關時對油缸的沖擊。液壓站普通啟閉操作時，壓力油源由油泵或汽輪機、TRT主機配套液壓站提供，快速關閉時，則通過蓄能器能源的快速釋放來實現。本閥除設有緩開、緩關、快關、停止等動作外，全開位還可以進行10%行程游動試驗，保證系統在緊急關閥時不會卡阻。采用PLC智能型控制系統，操作簡單，性能可靠，智能化程度高，可充分滿足用戶自動化控制的需要。
廣泛用于冶金行業高爐煤氣管網系統上，防止管內煤氣回火；在電力行業為了防止汽輪機組甩負荷時汽輪機內的壓力突然降低，抽氣管和各加熱器內蒸汽倒入汽輪機內而造成將汽輪機葉片打碎、損壞汽輪發電機的惡性事故，在此作緊急切斷閥用。在系統出現危險工況時，能在0.5秒鐘內實施緊急關閥，實現管路的可靠截止。有效防止汽機尾部蒸汽和冷凝水倒灌，保護汽輪機組的安全。　
型號編制：

	2		4	3	H	-16	C
閥門代號	執行機構	作用方式	連接形式	結構形式	密封材質	公稱壓力	閥體材質
GLYD：快關蝶閥	3：渦輪	B：常閉	1：螺紋	1：中線垂直板	X：三元乙丙膠	10:1.0MPa	無：鑄鐵
	7：電液動	K：常開	4：法蘭	2：雙偏心	J：丁腈橡膠	16:1.6MPa	C:WCB
	9：電動	S:帶手動	7：對夾	3:三偏心	H:金屬密封	25:2.5MPa	P：304
	無：手柄					40:4.0MPa	R：316

性能特點：
1、本閥主要由閥門、液壓站、快關執行裝置、PLC智能電控箱及特制行程反饋裝置等組成
2、精加工齒輪齒條式液壓執行器，結構緊湊，運行平穩，安全可靠
3、 PLC智能電氣控制系統，自動化程度高，可遠程、本地控制系統
4、采用品牌自動化元件，產品性能優越，質量可靠
5、閥門正常啟閉動力源一般由配套液壓泵站提供，也可來源于汽輪機主機液壓站
6、系統動力電源為380V，控制電源為AC220V、DC220V、DC110V以及其他電源等級
7、閥門采用三偏心多層次金屬硬密封蝶閥，耐高溫、啟閉靈活、輕松，密封可靠 5、密封形式采用三偏心設計密封越關越緊密封性能好。
執行標準：
設計參照GB/T 12238、JB/T 5299、JB/T 8527
法蘭標準GB/T 17241、GB/T 9113
結構長度標準GB/T 12221
壓力試驗GB/T 13927
性能參數
公稱通徑：DN150~DN1800
公稱壓力：PN2.5~PN40
適用介質：水、蒸汽、氣體、油品等
介質溫度：≤400℃
開閥時間：10~90秒(可調)
正常關閥：10~90秒(可調)
快速關閥：0.3~0.8秒
全開狀態小流阻系數：0.1
動力電源：AC380V
可選控制電源：AC220V、DC220V、DC110V、DC24V
可控制動作：開閥、關閥、停止、15度游動、快關、遠程故障聯鎖快關
遠程信號類型：無源的開關量信號、4~20mA模擬量信號
壓力檢測

公稱通經（mm）		400～1600
公稱壓力（MPa）		0.6	1	1.6	2.5
試驗壓力	強度試驗	0.9	1.5	2.4	3.75
	密封試驗	0.66	1.1	1.76	2.75
工作壓力（MPa）		0.6	1	1.6
適用介質		水、蒸汽、煤氣
適用溫度（℃）		軟密封：≤80℃；硬密封：≤425℃

零部件材質

零件名稱	材料
閥體、蝶板	灰鑄鐵、球墨鑄鐵、碳素鋼
閥軸	不銹鋼
密封圈	不銹鋼、NBR
填料	NBR

外形尺寸

DN	PN	L	L1	L2	L3	L4	法蘭連接尺寸
400	0.6	216	556	1449	320	440	GB/T 17241
	1	216	556	1449	330	440	GB/T 9113
	1.6	216	556	1449	345	440
450	0.6	222	556	1449	370	440
	1	222	556	1449	380	440
	1.6	22	580	1449	395	490
500	0.6	229	580	1449	400	440
	1	229	580	1449	410	490
	1.6	229	580	1449	425	490
600	0.6	267	580	1449	440	490
	1	267	625	1449	460	490
	1.6	267	625	1820	470	490
700	0.6	292	625	1449	436	490
	1	292	625	1820	550	490
	1.6	292	625	1820	570	545
800	0.6	318	625	1820	625	545
	1	318	625	1820	640	490
	1.6	318	625	1820	660	545
900	0.6	330	625	1820	700	545
	1	330	625	1820	710	545
	1.6	330	675	1820	725	545
1000	0.6	410	675	1820	760	545
	1	410	675	2180	770	610
	1.6	410	675	1820	790	610
1200	0.6	470	675	2180	875	610
	1	470	675	2180	890	610
	1.6	470	729	2180	915	610
1400	0.6	530	729	2180	1000	610
	1	530	729	2180	1045	720
	1.6	530	781	2180	1020	720
1600	0.6	600	781	2180	1120	960
	1	600	781	2180	1140	720
	1.6	600	781	2520	1170	960

上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的GLYD243H-防爆型快速關閉閥產品，請您根據GLYD243H-防爆型快速關閉閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
