奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多PQ640H16C-氣動球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

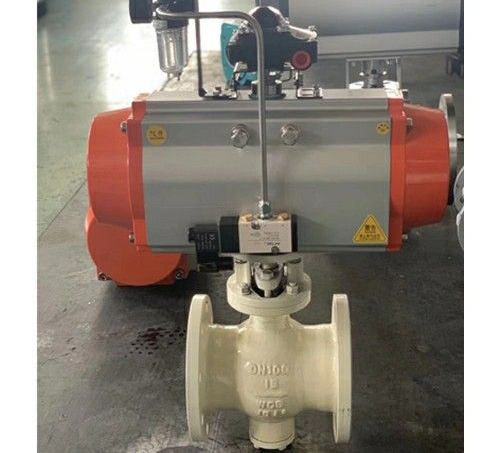

PQ640H16C-氣動球閥說明書資料介紹
PQ640H16C-氣動球閥利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封性能。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。本產品特別適用于鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質。
特點:
1、其結構偏心契緊原理通過傳動機構達到閘緊、調節、關閉的目的，密封副是金屬面環帶硬面接觸密封，雙偏心結構在開啟時閥芯位于藏球室內，流通截面大，且閥門不被沖刷，關閉時閥芯不被沖刷，開啟時閥芯球面沿閥座漸進，有效地切除結垢障礙，實現可靠密封。它對兩相混流易結垢固體析出的混流輸送特別有效；
2、閥門的半球用雙金屬，母材上堆焊不同的合金，閥座也作相應堆焊經特殊的處理，密封面組合成防腐、耐磨、高強度等各種類型，滿足不同場合需求；
3、密封嚴密、輸送有害氣體可達零泄露；
4、密封副的閥芯留有補償量、當閥做磨損后，關閉時再轉動少許，任能可靠密封，延長了使用壽命。此外，用戶將壓緊螺母擰掉，調整或更換后閥座仍可用，避免了閥門密封失效后，整臺報廢的弊端因堆焊不同合金（或組合球）雙金屬密封副的選配可以用于耐磨、耐腐蝕、耐高溫且要求嚴格密封的工況；
執行標準:
法蘭連接尺寸按GB/T 9113.1—2000規定的突面法蘭
結構長度參照GB12221-89的規定
制造和驗收技術條件參照GB12237-89
壓力試驗按ZBJ16006-89, GB/T13927-92的要求
零件材料

零件名稱	Q640W型	Q640H型	Q640M型	Q640M1型
閥體	碳鋼	碳鋼WCB不銹鋼	碳鋼	碳鋼WCB
閥桿	45#	45# 2Cr13	45# 40Cr	45#
閥芯	碳鋼	特種硬化合金鋼質Cr-Mn-Si合金	特種硬化合金鋼質Cr-Mo-V合金	特種硬化合金鋼質Cr-Mo-V合金
閥座	W	特種硬化合金鋼質Cr-Mn-Si合金	特種硬化合金鋼質Cr-Mo-V合金	特種硬化合金鋼質Cr-Mo-V合金

性能參數

公稱壓力		0.6	1	1.6	2	2.5	4	5	6.4	10
密封實驗壓力		0.9	1.5	2.4	3	3.8	6	7.5	9.6	15
氣密封試驗		0.66	1.1	1.8	2.2	2.8	4.4	5.5	7.1	11
適及用溫介度質℃	Q640W型	水、蒸汽、紙漿等溶液，t≤425℃
	Q640H型	天然氣、煤氣、液化氣、原油、重油，t≤425℃
	Q640M型	溶液及礦漿輸送，t≤425℃
	Q640M1型	氧化鋁粉、煤粉、煤灰、含塵氣體，廢渣等，t≤350℃

外形尺寸:

外形尺寸
公稱壓力 PN/Mpa	公稱通徑 DN/mm	尺寸（mm）
公稱壓力 PN/Mpa	公稱通徑 DN/mm	L	D	K	d	f	C	Z-￠d	H
1.6	40	165	150	110	85	3	16	4-￠18
	50	178	165	125	100		16
	65	190	185	145	120		18		280
	80	203	200	160	135		20	8-￠18	320
	100	229	220	180	155		20		370
	125	254	250	210	185		22		430
	150	267	285	240	210		24	8-￠23	510
	200	292	340	295	265		26	12￠-23	600
	250	330	405	355	320		30	12-￠26	690
	300	502	460	410	375	4	30	12-￠26	760
	350	572	520	470	435		34	16-￠26	830
	400	610	580	525	485		36	16-￠30	925
	450	660	640	585	545		40	20-￠30	1025
	500	700	715	650	608		44	20-￠34	1120
	600	813	840	770	718	5	48	20-￠36	1210

結構尺寸圖:

上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的PQ640H16C-氣動球閥產品，請您根據PQ640H16C-氣動球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
