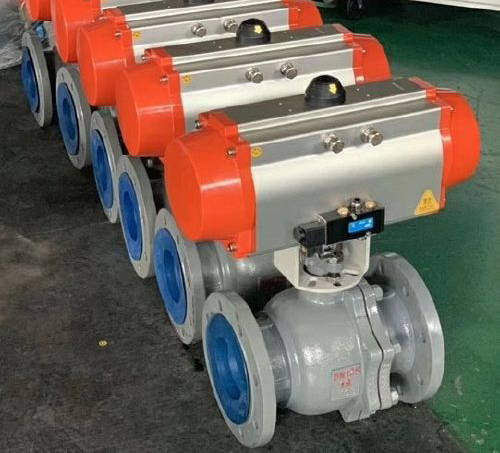

氣動O型球閥Q641F-16P說明書資料介紹
氣動O型球閥Q641F-16P：配以行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。流體阻力小，其阻力系數與同長度的管段相等。結構簡單、體積小、重量輕。緊密可靠，目球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
工作原理
氣動球閥配以行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。執行器分單作用和雙作用兩種型號。單作用式的優點是一旦動力源發生故障，氣動控制閥門將按控制系統的要求自動處于開啟或關閉的位置。氣動控制閥門廣泛應用于化工，石油，輕紡，電力，食品制藥，制冷，航天，造紙等工業領域，不僅能控制氣體，液體和蒸汽介質，也適用于控制污水和含有纖維的本質。
執行標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、S B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、S B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598
壓力測試

試驗壓力	公稱壓力（Mpa）					壓力級（class）			S(Mpa)
（Mpa）	1.6	2.5	4	6.4	10	150	300	600	10K	20K
強度試驗	2.4	3.8	6	9.6	15	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7	11	2.2	5.6	11.2	1.5	2.8

外形尺寸

稱壓力	公稱通徑	尺寸（mm）②
PN(MPa)	DN(mm)	L		d1		LJ③		D	D1	D2	D6	b	Z-Φd
		全通徑	縮徑	全通徑	縮徑	全通徑	縮徑	D	D1	D2	D6	b	Z-Φd
1.6	15	108	-	15	-	-	-	95	65	45	-	14	4-14
	20	117	-	20	-	-	-	105	75	55/58	-	14/16	4-14
	25	127	-	25	-	-	-	115	85	65/68	-	14/16	4-14
	32	140	-	32	-	-	-	135/140	100	78	-	16	4-18
	40	165	-	40	-	-	-	145/150	110	85/88	-	16	4-18
	50	178	-	50	-	-	-	165/165	125	100/102	-	16/18	4-18
	65	190	-	65	-	-	-	180/185	145	120/122	-	18	4-18
	80	203	203	80	65	-	-	195/200	160	135/138	-	20	8-18
	100	229	229	100	80	-	-	215/220	180	155/158	-	20	8-18
	125	356	254	125	100	-	-	245/250	210	185/188	-	22	8-18
	150	394	267	150	125	-	-	280/285	240	210/212	-	24/22	8-23/8-22
	200	457	292	200	150	-	-	335/340	295	265/268	-	26/24	8-23/12-22

表中以分數表示者，分子為JB/T74～90系列2尺寸（等同于機械JB74～90-59的尺寸），分母為JB/T74～90系列1、GB912～913（PN1.6～4.0MPa）及HGJ44～76尺寸。LJ為環連接面法蘭球閥的結構長度。
外形圖
