奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多J1A1A03-焊接截止閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

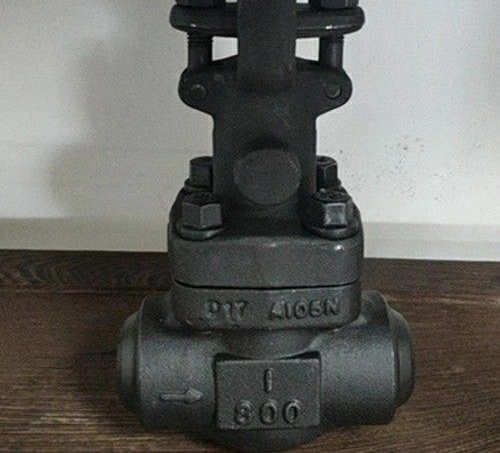

J1A1A03-焊接截止閥手動開關，閥整體A105碳鋼制造，直通式設計結構，C13系列不銹鋼堆焊密封面，閥芯節流型、針型、球型，SW承插焊/BW對焊連接，公稱壓力PN63公斤，公稱通徑DN10-DN50，閥體材質A105適用于425℃以下各種水、蒸汽、油品等。
型號編制說明

	J1H1A03	J1L1A03
J1A1B01	J1H1B01	J1L3A03
J1A3A03	J1H3A03	J1L5A03
J1A3B01	J1H3B01	J1L6A03
J1A5A03	J1H5A03	J1L7A03
J1A5B01	J1H5B01	J1L8A03
J1A6A03	J1H6A03	J1L9A03
J1A6B01	J1H6B01	J1Y1A03
J1A7A03	J1H7A03	J1Y3A03
J1A7B01	J1H7B01	J1Y5A03
J1A8A03	J1H8A03	J1Y6A03
J1A8B01	J1H8B01	J1Y7A03
J1A9A03	J1H9A03	J1Y8A03
J1A9B01	J1H9B01	J1Y9A03

結構特點
全徑或縮徑
明桿支架式（OS&Y）
自定心壓板壓套式
螺栓連接、纏繞墊片密封式閥蓋,螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
整體式上密封座
承插端符合ASME B16.11
螺紋連接端（NPT）符合ANSI/ASME B1.20.1
閥瓣可變換為節流型、針型、球型。
執行標準
設計與制造：ASME B16.34，JB/T3595，E101
連接端： BW,SW
承插焊端：ASME B16.11
設計與制造符合API602 BS5352和ASME B16.34
檢驗與測試按API 598
標記按MSS-SP-25
零件材料

零件材料
序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
序號	零件名稱	A105	F22	F304(L)	F316(L)
1	閥體	A105	A182F22	A182F304(L)	A182F316(L)
2	閥板	A276420	A276304	A276304(L)	A276316(L)
3	閥桿	A182F6	A182F304	A182F304(L)	A182F316(L)
4	墊片	316夾柔性石墨		316夾PTFE
5	閥蓋	A105	A276 304	A182F304(L)	A182F316(L)
6	螺栓	A193B7	A193B16	A193B8	A193B8M
7	填料	柔性石墨		PTFE
8	填料壓套	A276410		A182F304(L)	A182F316(L)
9	填料壓板	A216WCB		A351CF8
10	手輪	A197
11	銘牌	SS
12	螺母	A1942H	A1944	A1948	A1948M
13	閥桿螺母	A276410
14	螺母	A1942H	A1944	A1948	A1948M
15	活節螺栓	A193B7	A193B16	A193B8	A193B8M
16	銷釘	柔性石墨		PTFE
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意:客戶需求的其他材質也可.密封面材料配對客戶內件代號決定CS=碳鋼;AS=合金鋼;SS=不銹鋼性能參數

性能參數
產品型號			公稱壓力PN	試驗壓力		工作壓力	工作溫度（℃）	適用介質
				殼體強度	密封
Z61	H	-63	63	100	0.6	63	≤425	水蒸汽油品
	Y
	H	-
	Y
	H	-
	Y
	H	-
	Y

外形尺寸

外形連接尺寸
NPS	縮徑	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
NPS	全徑		3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
L		79	79	92	111	120	152	172	200
H(開)		166	166	171	207	240	258	330	355
W		100	100	100	125	160	160	180	200
重量	螺栓式	1.9	1.9	2.1	3.5	6	7.5	11.4	14.6
重量	焊接式	1.7	1.7	1.9	3.3	5.2	6.8	10.6	13.8

：
安裝注意事項
1、電動氣動截止閥吊裝時應注意不要碰傷電動氣動元件造成無法正常使用。
2、安裝前檢查閥內有無異物，如果有安排清理干凈安裝。
3、久置的閥門應該進行水壓或者氣壓試驗后安裝使用。
4、放置半年或者更久時間的閥門應該更換密封填料以免影響密封。
5、J1A1A03-焊接截止閥焊接完成后檢測焊口處有無夾渣沙眼等缺陷，有條件進行拍片處理檢測，焊后一定要熱處理。
6、焊好后需要進行水壓試驗后才可以正常開機使用。
7、使用一段時間后開關閥門檢測填料密封，如有損壞及時更換。

上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的J1A1A03-焊接截止閥產品，請您根據J1A1A03-焊接截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
