奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多L61YP57170V-節流閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

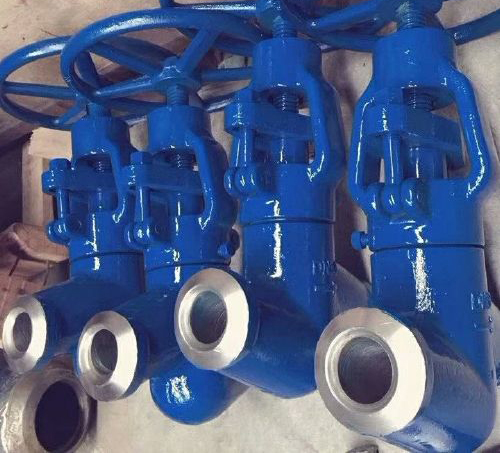

L61YP57170V-節流閥直通式結構，手動節流，BW對焊連接（焊接坡口接電力工業管理標準78DG的規定或按用戶提供尺寸），P57代表使用溫度570℃，170V代表使用壓力PN170公斤，公稱通經DN10-DN100，閥體材質12CrMoV適用溫度≤570℃，閥芯密封面經過硬化處理堆焊或者噴焊耐磨耐高溫效果好，制造與驗收技術條件按日本火力發電用閥門標準E101和JB/T3595-93的規定
用途
廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
結構特點
合金鋼閥門具有耐高溫，耐高壓的特點。
密封面有易磨損、擦傷、密封性能好，使用壽命長。
結構緊湊，啟閉性好、高度小、維護方便。
連接焊接式結構連接處不易泄漏。
執行標準

執行標準
產品規范	設計規范	結構長度	壓力溫度等級：	試驗與檢驗
	JB/T3595-2002、	E101JB/T3595-2002、GB/T12221-2005	E101JB/T3595-2002	JB/T3595-2002
	E101、DL/T531

性能參數

性能參數
產品型號	試驗壓力(MPa)		密封試驗
	試驗壓力(MPa)		/上密封實驗	工作溫	適用
	公稱壓力PN(MPa)	強度試驗		度(℃)	介質
	公稱壓力PN(MPa)	PN(MPa)
J61Y-200	20	30	22	≤425℃	水、蒸汽、油品等
J61Y-250	25	37.5	27.5
J61Y-320	32	48	36
J61Y-420	42	63	46
J61Y-P54100V	-	30	22	≤540℃
J61Y-P54140V	-	37.5	27.5
J61Y-P54170V	-	48	36
J61Y-P54250V	-	72	37

部件材料

部件材料
零件名稱	材料	材料	材料
閥體	WCB	ZG20CrMoV	ZG15Cr1Mo1V
支架	WCB	WCB	WCB
閥桿	2Cr13	38CrMoAL	25Cr2MoVA
閥瓣（閥芯）	A105	12CrMoV	12Cr1MoV
四開環	38CrMoAL	38CrMoAL	38CrMoAL
自密封墊	不銹鋼纏繞墊

外形連接尺寸

外形連接尺寸
公稱通徑	主要外形尺寸和連接尺寸(mm)
公稱通徑	L	D1	D2	D3	α	H
J61	H	PN100、PN200、PN250、PN320 P54100V、P54140V、P54170V
J61	Y	PN100、PN200、PN250、PN320 P54100V、P54140V、P54170V
15	150	17	36	/	37.5°	518
20	135 170	22	42	/	37.5°	518
25	135 170	26	42	/	37.5°	518
32	170 180	31	44	/	37.5°	560
40	230	38	60	/	37.5°	545
50（1）	250	50	82	/	32°	728
50（2）	320 350	50	82	/	32°	748
65	370 260	69	100	110	32°	829
80	400 430 470	84	108	130	32°	898
100	455 560	107	144	165	32°	913
125	600	124	170	184	32°	1182
150	700	146	180	212	32°	1278

：
安裝注意事項注：手動截止閥安裝時首先注意的是截止閥有流向限制，不是雙向閥一定在安裝時留意，高溫高壓焊接的截止閥安裝后一定進行焊后熱處理。
1、電動氣動截止閥吊裝時應注意不要碰傷電動氣動元件造成無法正常使用。
2、安裝前檢查閥內有無異物，如果有安排清理干凈安裝。
3、久置的閥門應該進行水壓或者氣壓試驗后安裝使用。
4、放置半年或者更久時間的閥門應該更換密封填料以免影響密封。
5、焊接截止閥焊接完成后檢測焊口處有無夾渣沙眼等缺陷，有條件進行拍片處理檢測，焊后一定要熱處理。
6、焊好后需要進行水壓試驗后才可以正常開機使用。
7、使用一段時間后開關閥門檢測填料密封，如有損壞及時更換。
