奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Z941H40-中壓電動閘閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

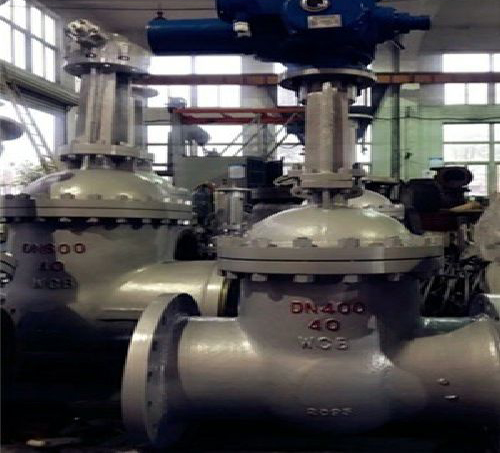

Z941H40-中壓電動閘閥產品說明書資料介紹:
Z941H40-中壓電動閘閥啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。閘閥通過閥座和閘板接觸進行密封，通常密封面會堆焊金屬材料以增加耐磨性，如堆焊1Cr13、STL6、不銹鋼等。閘板有剛性閘板和彈性閘板，根據閘板的不同，閘閥分為剛性閘閥和彈性閘閥。
閘閥的閘板隨閥桿一起作直線運動的，亦叫明桿閘閥。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變為直線運動，也就是將操作轉矩變為操作推力。開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。
用途
作用功能用途：一般用于管路需要全開全關的作接通或者切斷使用，不需作調節使用，楔式閘閥的特性是使用壽命長
使用行業分類：電力、石油、化工、冶金、鋼鐵、環保、食品、船舶、航天、生物科技
電動裝置選型
1、一般場合使用選用普通開關型分防爆或者不防爆，戶外或者室內
2、需要遠程控制和監控的選用智能開關分防爆或者不防爆，戶外或者室內
Z941H40-中壓電動閘閥特點:
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面不銹鋼或者硬質合金，使用壽命長
3、柔性石墨填料、密封可靠，操作輕便靈活
4、電動裝置可選擇普通使用開關型的也可以選智能控制開關型的
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式。
執行標準
設計規范:GB/T12234
結構長度:GB/T12221
連接法蘭:JB/T79
試驗與檢驗:JB/T9092
壓力-溫度:GB/T9131
產品標識:GB/T12220
性能參數

性能參數
公稱壓力PN（MPa）	殼體	試驗壓力（MPa）		上密封
公稱壓力PN（MPa）	殼體	密封（液）	密封（氣）	上密封
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4	6	4.4	0.6	4.4
6.4	9.6	7	0.6	7
10	15	11	0.6	11
16	24	18	0.6	18

外形連接尺寸

PN40外形連接尺寸
DN	L	D	D1	D2	D6	b	f	f1	z×Φd	H	重量/Kg
50	250	160	125	100	88	20	3	4	4×Φ18	665	58
65	280	180	145	120	110	22	3	4	8×Φ18	680	68
80	310	195	160	135	121	22	3	4	8×Φ18	752	80
100	350	230	190	160	150	24	3	4.5	8×Φ23	846	108
125	400	270	220	188	176	28	3	4.5	8×Φ25	923	151
150	450	300	250	218	204	30	3	4.5	8×Φ25	1087	258
200	550	375	320	282	260	38	3	4.5	12×Φ30	1243	366
250	650	445	385	345	313	42	3	4.5	12×Φ34	1429	472
300	750	510	450	408	364	46	3	4.5	16×Φ34	1608	673
350	850	570	510	465	422	52	4	5	16×Φ34	1738	804
400	950	655	585	535	474	58	4	5	16×Φ41	1897	1081
450	1050	680	610	560	524	60	4	5	20×Φ41	2104	1259
500	1150	755	670	612	576	62	4	5	20×Φ48	2401	1348

外形結構圖
安裝使用注意事項:
1、電動閘閥可安裝在水平管路或垂直管路上，單雙閘板閘閥應安裝在水平管路上，且手輪應位于閥門上方，不允許朝下安裝。閘閥介質流動方向不受限制。
2、電動閘閥通常法蘭連接，特殊場合也有用焊接連接的。
3、對于大口徑及高壓的閘閥，啟閉力矩較大。為了減小啟閉力矩，可安裝旁通閥的辦法。旁通閥安裝在主閘閥外部，它的進出口與主閘閥的兩側練練連接，并聯聯通。主閘閥開啟前應先開通旁通閥，進入閥后，使主閘閥閘板前后的壓力差減小，從而減小主閘閥的開啟力矩。旁通閥口徑的選用應根據主閥口徑和使用要求考慮。
4、電動閘閥是截斷閥，密封性能不及截止閥。閘閥主要"職責"是"斷流"，以及以小的阻力："續流"。它不宜用作調節介質的流量和壓力，如長期用于調節，密封面易被介質沖刷磨損，影響密封性能。
5、電動閘閥的介質溫度、壓力，對使用的可靠性應引起注意。在高溫、高壓時，由于溫度的變化可能使閘板鍥死，同時因各處介質溫度不均勻，易產生不密封現象。鍥式但閘板閥尤為明顯。
6、初次通電時應注意電源的相序,正確的操作方法是將閘閥手動開至中間位置,然后再點動操作開關閥門,將閥門的行程調整好后(具體的調整方法廠家),方可正常運行。
