奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Z945X10-電動彈性座封閘閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
Z945X10-電動彈性座封閘閥產品說明書資料介紹

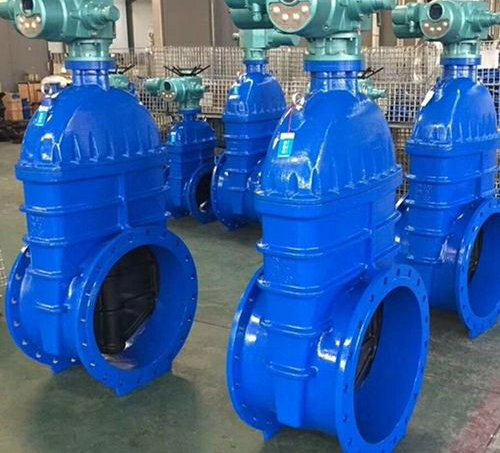

Z945X10-電動彈性座封閘閥法蘭連接，暗桿彈性單閘板，閥體材質QT450材質，閥板金屬包膠耐腐蝕抗老化，公稱壓力PN10，公稱通經DN500，適用介質溫度范圍0-80℃，制造成本低經濟實用。電動操作非常輕松自如地開關,閘板具有互換的功能.可以根據用戶的要求加裝啟閉指示柱，或電動、氣動執行機構。密封、防銹功能，安全可靠，使用壽命長�？闪⑹交蛘吲P式安裝。
應用范圍:
用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
型號編制：

Z	9		4	5	X	-10
閥門代號	執行機構	作用方式	連接形式	結構形式	密封材質	公稱壓力	閥體材質
Z：閘閥	3：渦輪	B：常閉	1：螺紋	1：明桿楔式	X：橡膠密封	10:1.0MPa	無：鑄鐵
	6：氣動	K：常開	4：法蘭	5：暗桿楔式		16:1.6MPa	C:WCB
	9：電動		7：對夾	4：平行板		25:2.5MPa	P：304
	無：手柄					40:4.0MPa	R：316

特點:
1、整體閥蓋暗桿設計，結構緊湊；閥桿螺母與閘板兩體結構，無卡阻現象發生直通道，無泄留凹腔；閥桿密封"O"形密封圈。
2、防腐性能,殼體內，外表面噴涂環氧樹脂，需要時內表面襯搪瓷連接螺栓內六角螺栓，頂部膠封。
3、可靠的衛生性環氧樹脂符合衛生標準GB/T17219-1998,閘板整體包覆符合衛生檢驗的橡膠；閥桿、閥桿螺母等零件不受水腐蝕的不銹鋼或青銅等到材料。
4、適用飲用水、給排水、污水處理、天然氣與煤氣、工業以及食品等行業。
執行標準:
設計制造:GB12234-89
結構長度:GB12221-89
法蘭尺寸:JB/T79-94
閥門檢查和試驗:GB13927
零部件材質:

零部件材質
名稱	材料
閥體	灰鑄鐵、球墨鑄鐵、鑄鋼
閘板	球墨鑄鐵外覆三元乙丙或橡膠
內六角螺栓	碳化處理
密封圈	橡膠或三元乙丙膠
閥蓋	灰鑄鐵、球墨鑄鐵、鑄鋼
閥桿	304不銹鋼
“O” 形密封圈	橡膠
止推軸承	錫青銅
螺栓	304不銹鋼
壓蓋	球墨鑄鐵、鑄鋼
防塵罩	橡膠
手輪（傳動帽）	鑄鐵

性能參數:

性能參數
型號			Z945X-16
工作壓力（MPa）		1.0	1.6
適用溫度（℃）		≤80
適用介質		水
材料	閥體、閥蓋	灰鑄鐵
	閘板	鑄鐵包橡膠
	閥桿	不銹鋼
	密封面	閥體：本體，閘板：橡膠
	填料	橡膠

外形結構尺寸:

外形連接尺寸
型號	公稱口徑 DNmm	L	D1		D	Z-Φd		H
型號	公稱口徑 DNmm	L	1.0MPa	1.6MPa	D	1.0MPa	1.6MPa	H
RVC(H)X Z945X	50	180	125		165	4-Φ18		268
	65	190	145		185	4-Φ18		296
	80	240	160		200	8-Φ18		340
	100	250	180		235	8-Φ18		367
	125	254	210		250	8-Φ18		424
	150	280	240		290	8-Φ23		515
	200	300	295		340	8/23	12/23	550
	250	380	350	355	410	12/23	12/25	685
	300	400	400	410	460	12/23	12/25	760
	350	430	460	470	520	16-23	16-25	845
	400	406	515	525	580	16-26	16-30	945
	450	432	565	585	640	20-26	20-30	1020
	500	457	620	650	715	20-26	20-34	1140
	600	508	725	770	840	20-30	20-36	1320

外形連接尺寸
DN	500	600	700	800	900	1000	1200
L	457	508	660	720	780	840	960
H(手輪)	1480	1665	2200	2800	2800	3000	3000
H(傘齒輪)	1650	1900	2350	2950	2950	3150	3150
H(電動)	電動裝置可由用戶

:
安裝注意事項及要點:
1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月至少潤滑一次。
6、安裝位置、高度、進出口方向符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。

上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z945X10-電動彈性座封閘閥產品，請您根據Z945X10-電動彈性座封閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
