奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多J661YPN320-汽輪機高溫高壓氣動疏水閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
J661YPN320-汽輪機高溫高壓氣動疏水閥說明書資料介紹

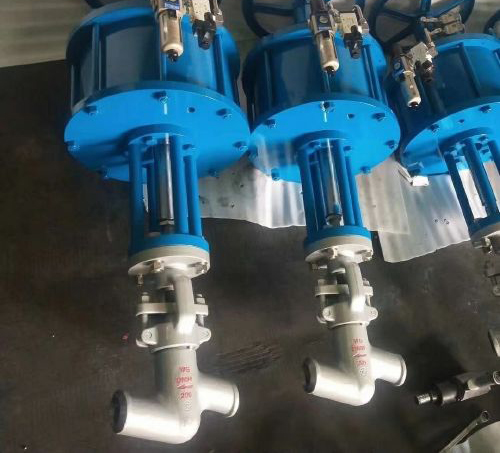

J661YPN320-汽輪機高溫高壓氣動疏水閥氣動活塞執行器控制開關帶手動(安全可靠，一旦自動控制失效，可通過手動驅動使閥門動作)（電磁閥、氣源處理三聯件、行程開關），直通結構形式，根據用戶需求加裝散熱片防止介質高溫損壞氣動活塞裝置，BW/SW焊連接，J661-C閥體材質WCB/A105、J661-V閥體材質12CrMoV根據使用工況選，J661Y密封面材質堆焊STL合金高溫使用密封效果好，P54代表使用介質溫度540℃，170V代表閥門主體材質12CrMoV、使用壓力PN170，公稱通經DN10-DN100，閥芯錐面構造密封效果好，閥桿硬化處理耐磨抗擦性能好，流通通經可選縮頸或者全通經，閥門安裝位置與管道垂直，嚴禁側裝，嚴禁倒裝，以免介質長時間存于閥中腔損壞填料，工作時，閥瓣處于全開或全關位置，不要停留在中間位置或當調節閥使用。主要用于火力發電廠鍋爐定期、連續排污系統，電站輸水系統和放水系統。
工作原理
氣動執行器一般為氣動彈簧活塞式和氣動氣缸活塞式兩種，前者為單作用彈簧復位式，后者為雙作用氣關氣開式。氣動法蘭截止閥采用自密封工作原理，介質由閥瓣上方進入閥腔，在介質壓力作用下，截止閥關閉力小，而開啟力大，閥桿的直徑可以相應地減少流體的沖擊力。同時在介質壓力作用下，這種形式的閥門也較嚴密。氣動高溫高壓焊接截止閥一般為全開和全關，不建議做節流和調節使用。
氣動高溫高壓焊接截止閥利用壓縮空氣推動執行器內多組組合氣動活塞運動，傳力給橫梁和內曲線軌道的特性，帶動空芯主軸作旋轉運動，壓縮空氣氣盤輸至各缸，改變進出氣位置以改變主軸旋轉方向，根據負載截止閥所需旋轉扭矩的要求，可調整氣缸組合數目，帶動負載截止閥工作。
結構特點
用于火力發電廠鍋爐定期、連續排污系統，電站輸水系統和放水系統。
主密封件采用相同材質，保證具有同樣的熱膨脹系數，確保密封及防咬死主密封件均經硬化處理，硬度高，耐磨、耐沖蝕，使用壽命長。
節流裝置的背壓，通過調整節流筒的數量和節流筒內節流孔的孔徑，達到調壓目的。
耐高溫彈簧提供閥瓣與閥座之間的持續密封推力，并受助于管線壓力保持密封。
1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間磨擦力小，壽命較長。
4、閥門與管路連接采用焊接式結構。
5、密封面不易磨損，擦傷，密封性能好，壽命長。
6、氣動+手動驅動裝置，安全可靠，一旦自動控制失效，可通過手動驅動使閥門動作。
執行標準
設計與制造：JB/T3595 DL/T531
結構長度：JB2766 GB/T15188.1
壓力-溫度：JB/T3595
試驗-檢驗：JB/T9092
連接標準:ASME B1.1、ASME B16.11、ASME B16.25
零件材料

零件材料


公稱通徑DN	主要外形尺寸和連接尺寸(mm)	重量(kg)
L	D1	D2	D3	α	H	Do
J661Y-100、200、250、320、J661Y-P54/100V、P54/140V、P54/170V
10	120	12	25	/	37.5	185	140	2.8
15	150	17	36	/	37.5	247	200	7.5
20	135 170	22	42	/	37.5	248	200	9
25	135 170	26	42	/	37.5	248	240	9.5
32	170 180	31	44	/	37.5	248.5	280	15
40	230	38	60	/	37.5	440	280	23
50(1)	250	50	82	/	32	450	320	60
50(2)	320 350	50	82	/	32	450	320	64
65	370 260	69	100	110	32	669	400	74
80	400 430 470	84	108	130	32	669	450	112.5
100	455 560	107	144	165	32	755	500	178.5

安裝注意事項
1、氣動疏水截止閥是有流向的閥門，安裝時一定要注意流向，不要裝反了。
2、安裝時用光譜儀檢測閥體材質是否滿足高溫使用工況。
3、檢查電動連接盤尺寸是否匹配。
4、氣動疏水截止閥到現場檢測、調試開關行程。
5、安裝調試后檢測閥門密封效果，關閉閥門后用紅外線檢測閥后段溫度，正常值內證明閥門密封有效。
